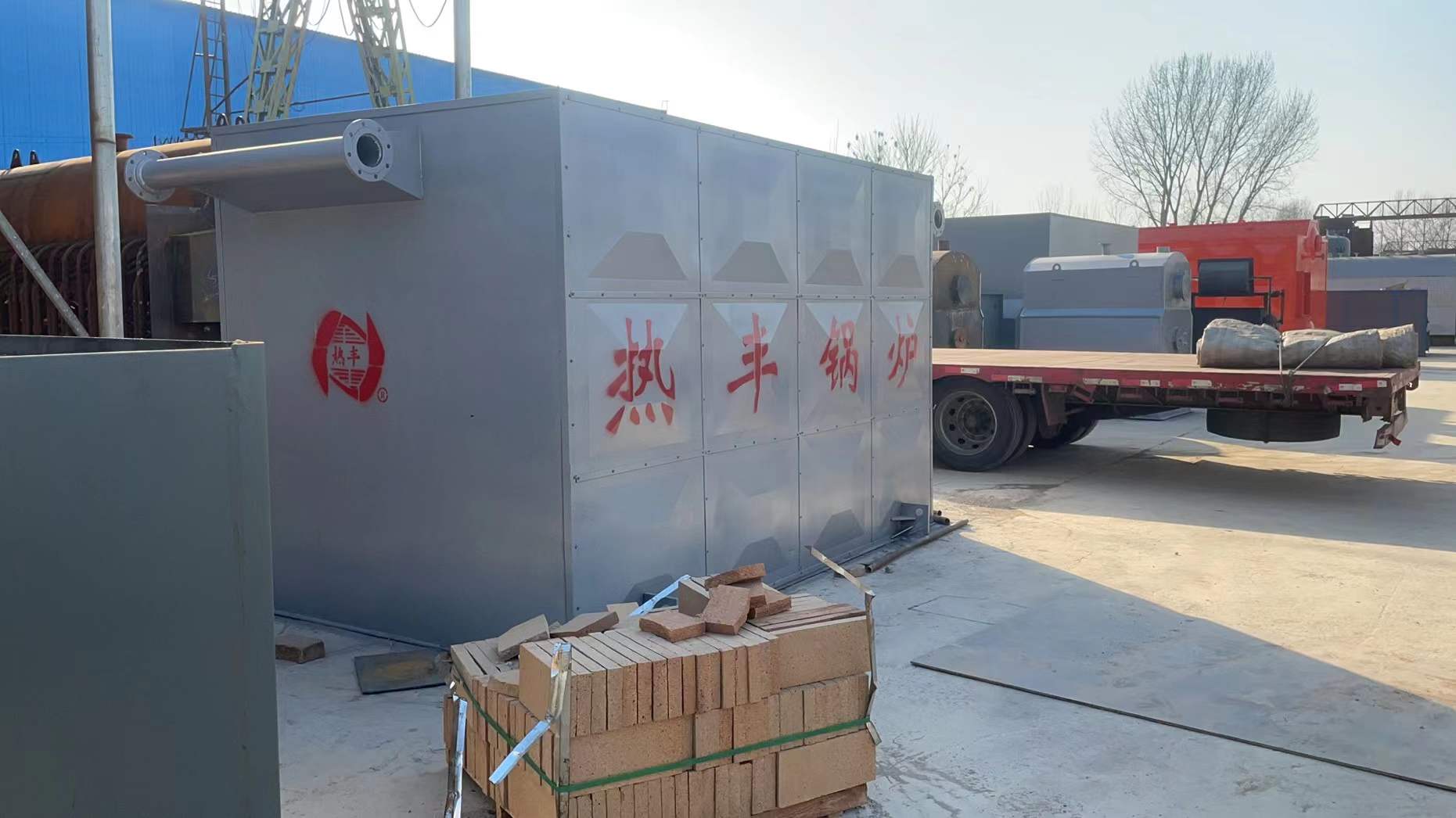

YLW系列有機熱載體爐為組裝式強制循環鏈條爐排鍋爐。鍋爐本體前面為爐膛輻射受熱面，由密排的雙方形盤管構成；后部為對流沖刷受熱面，由蛇形管束組成。鍋爐由上部本體和下部鏈條爐排組成，工地現場組合。空氣預熱布置在鍋爐后面。燃燒生成的高溫煙氣在爐膛被吸走部分熱量，經轉向煙室進入對流受熱面換熱，出鍋爐后在空氣預熱器中加熱燃燒所需的空氣，再經除塵器由引風機將煙氣送至煙囪排入大氣。
用途：可作為350℃以下各種溫度的高溫熱源，廣泛應用于各種需要進行高溫加熱或烘干的各行各業；溫度高、壓力低；控溫，熱能利用率高。并可選配蒸汽發生器產生0.7MPa以下的飽和蒸汽，供用戶使用。
主要特點：
1.產品的設計、制造、檢驗嚴格按《有機熱載體爐技術監察規程》、GB/T17410-2008《有機熱載體爐》標準、規程執行，并經特種設備監察機構檢查，。
2.鍋爐受熱面采用氬氣保護焊全熔透焊接，并經X射線探傷、水壓試驗保壓合格，焊接質量高于標準。
3.采用藝能獨有的技術，爐膛采用雙盤管密排，爐頂設置頂棚管，爐管雙面受熱，延長了高溫煙氣在爐膛內的停留時間，熱利用率高，提高了鍋爐的使用壽命。
4.鍋爐尾部受熱面采用藝能獨有技術設計并進行的錯列布置，提高了鍋爐的傳熱系數，杜絕了受熱面的積灰問題。
5.實現上煤出渣全自動，選配變頻控制技術后司爐人員可降至1人操作。
6.機械強制燃燒，設計爐拱，燃燒充分，消煙除塵，環保效果好。
7.鍋爐安裝方便，整體投資相對較少，。
<td width="40" valign="center" style=
YLW系列有機熱載體爐參數 | |||||||||||||
型號 | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | YLW- | |
項目 | 參數 | ||||||||||||
額定功率Kw | 1400 | 2100 | 2900 | 3500 | 4100 | 4800 | 5600 | 7000 | 8200 | 9400 | 12000 | 14000 | |
供熱量×104kcal/h | 120 | 180 | 240 | 300 | 360 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | |
熱效率% | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 | 78 | |
設計壓力Mpa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 10 | 1.0 | 1.0 | 1.0 | 1.0 | |
更高工作溫度℃ | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
介質循環量m3/h | 160 | 160 | 200 | 200 | 260 | 260 | 300 | 340 | 400 | 520 | 600 | 680 | |
爐內介質容量m3 | 2.8 | 3 | 4 | 4.5 | 5.1 | 5.5 | 7.2 | 8.3 | 8.9 | 9.9 | 12.3 | 16 | |
主管口徑DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | 350 | |
裝機容量kw | 75 | 90 | 100 | 100 | 120 |
| |||||||
